Comment répondre aux exigences du NPSH d'une pompe périphérique?

En tant que fournisseur de pompes périphériques, je comprends l'importance cruciale de répondre aux besoins nets de la tête d'aspiration positive (NPSH) pour ces pompes. Ne pas répondre aux besoins du NPSH peut entraîner une cavitation, une réduction de l'efficacité de la pompe et même des dommages aux composants de la pompe. Dans cet article de blog, je partagerai quelques informations sur la façon de répondre aux exigences du NPSH d'une pompe périphérique.

Comprendre le NPSH dans les pompes périphériques

Avant de plonger dans les moyens de répondre aux exigences du NPSH, il est essentiel de comprendre ce qu'est le NPSH et pourquoi il est important dans les pompes périphériques. La tête d'aspiration positive nette est la différence entre la pression absolue à l'aspiration de la pompe et la pression de vapeur du liquide pompé. Il représente la pression disponible à l'aspiration de la pompe pour empêcher le liquide de vaporiser et de provoquer une cavitation.

La cavitation se produit lorsque la pression à l'aspiration de la pompe tombe sous la pression de vapeur du liquide, formant des bulles de vapeur. Ces bulles s'effondrent ensuite lorsqu'ils atteignent une zone de pression plus élevée dans la pompe, créant des ondes de choc qui peuvent endommager la roue, le boîtier et d'autres composants internes. Cela réduit non seulement les performances de la pompe, mais raccourcit également sa durée de vie.

Facteurs affectant les besoins NPSH

Plusieurs facteurs influencent les besoins en NPSH d'une pompe périphérique. Ceux-ci incluent:

• Conception de la pompe: Différentes conceptions de pompes périphériques ont des exigences NPSH variables. Des facteurs tels que la conception de la roue, la taille de l'entrée et la géométrie du chemin d'écoulement peuvent affecter la chute de pression du côté aspiration de la pompe.
• Débit: À mesure que le débit à travers la pompe augmente, l'exigence de NPSH a également tendance à augmenter. En effet, des débits plus élevés entraînent des pertes de pression plus élevées dans la tuyauterie d'aspiration et à l'intérieur de la pompe elle-même.
• Propriétés liquides: Les propriétés du liquide pompées, telles que sa pression de vapeur, sa viscosité et sa température, peuvent avoir un impact significatif sur l'exigence du NPSH. Par exemple, les liquides avec des pressions de vapeur plus élevées nécessitent un NPSH plus élevé pour prévenir la cavitation.
• Configuration de la tuyauterie d'aspiration: La longueur, le diamètre et la disposition de la tuyauterie d'aspiration peuvent affecter la chute de pression et, par conséquent, le NPSH disponible à l'aspiration de la pompe. Des tuyaux plus longs, des diamètres plus petits et des virages ou des raccords excessifs peuvent augmenter la perte de pression.

Façons de répondre aux exigences du NPSH

1. Conception de tuyauterie d'aspiration appropriée

• Minimiser la longueur et les raccords du tuyau: Utilisez la tuyauterie d'aspiration la plus courte et minimisez le nombre de virages, de coudes et de vannes. Chaque raccord ajoute à la chute de pression dans la tuyauterie, en réduisant le NPSH disponible à l'aspiration de la pompe.
• Utilisez des diamètres de tuyaux plus grands: Sélectionnez un diamètre de tuyau d'aspiration suffisamment grand pour minimiser la vitesse du liquide qui le traverse. Des vitesses plus faibles entraînent des pertes de pression plus faibles. Cependant, évitez d'utiliser des tuyaux trop grands, car cela peut entraîner la sédimentation et d'autres problèmes.
• Évitez l'entraînement de l'air: Assurez-vous que la tuyauterie d'aspiration est correctement installée et scellée pour empêcher l'air d'entrer dans le système. L'entraînement à l'air peut réduire le NPSH et provoquer une cavitation.

2. Optimiser l'installation de la pompe

• Positionnez correctement la pompe: Installez la pompe aussi près que possible de la source liquide pour minimiser la portance d'aspiration. Un lifting d'aspiration inférieur réduit la chute de pression dans la tuyauterie d'aspiration et augmente le NPSH disponible à l'aspiration de la pompe.
• Fournir une submergence adéquate: Si la pompe est installée dans un puits ou un puisard humide, assurez-vous qu'il existe une submergence suffisante pour empêcher la formation de tourbillons. Les tourbillons peuvent tirer de l'air dans l'aspiration de la pompe, réduisant le NPSH.
• Niveler la pompe: Assurez-vous que la pompe est installée sur une surface de niveau pour assurer un bon alignement et empêcher une vibration excessive, ce qui peut affecter les performances de la pompe et les besoins NPSH.

3. Considérez les propriétés liquides

• Contrôler la température liquide: Si la température du liquide est élevée, elle peut augmenter la pression de vapeur et donc l'exigence de NPSH. Envisagez d'utiliser un échangeur de chaleur ou d'autres méthodes de refroidissement pour réduire la température du liquide.
• Sélectionnez le bon liquide: Certains liquides ont des pressions et des viscosités de vapeur plus faibles, ce qui peut réduire les besoins du NPSH. Si possible, choisissez un liquide plus adapté au fonctionnement de la pompe.

4. Choisissez le bon modèle de pompe

• Faites correspondre la pompe à l'application: Sélectionnez une pompe périphérique spécialement conçue pour l'application et le débit prévus. Différents modèles de pompe ont des exigences NPSH différentes, donc le choix du bon peut garantir que les besoins NPSH sont satisfaits.
• Consulter le fabricant de pompes: Si vous n'êtes pas sûr du modèle de pompe à choisir, consultez le fabricant de pompes. Ils peuvent vous fournir des informations détaillées sur les exigences du NPSH de leurs pompes et vous aider à sélectionner la plus appropriée pour votre application.

Avantages de répondre à l'exigence du NPSH

Répondre à l'exigence de NPSH d'une pompe périphérique offre plusieurs avantages, notamment:

• Amélioration des performances de la pompe: En empêchant la cavitation, la pompe peut fonctionner à son efficacité conçue, offrant le débit et la pression requis.
• Durée de vie de la pompe prolongée: La réduction du risque de cavitation et d'autres dommages aux composants de la pompe peut considérablement prolonger la durée de vie de la pompe, en réduisant les coûts d'entretien et de remplacement.
• Opération fiable: Une pompe qui répond aux exigences du NPSH est moins susceptible de subir des échecs inattendus, d'assurer un fonctionnement fiable et de minimiser les temps d'arrêt.

Conclusion

Répondre aux besoins en NPSH d'une pompe périphérique est crucial pour garantir ses performances, sa fiabilité et sa longévité optimales. En comprenant les facteurs qui affectent l'exigence du NPSH et en mettant en œuvre les mesures appropriées, telles que la conception appropriée de la tuyauterie d'aspiration, l'installation optimisée de la pompe, la prise en compte des propriétés liquides et le choix du bon modèle de pompe, vous pouvez vous assurer que votre pompe périphérique fonctionne en douceur et efficacement.

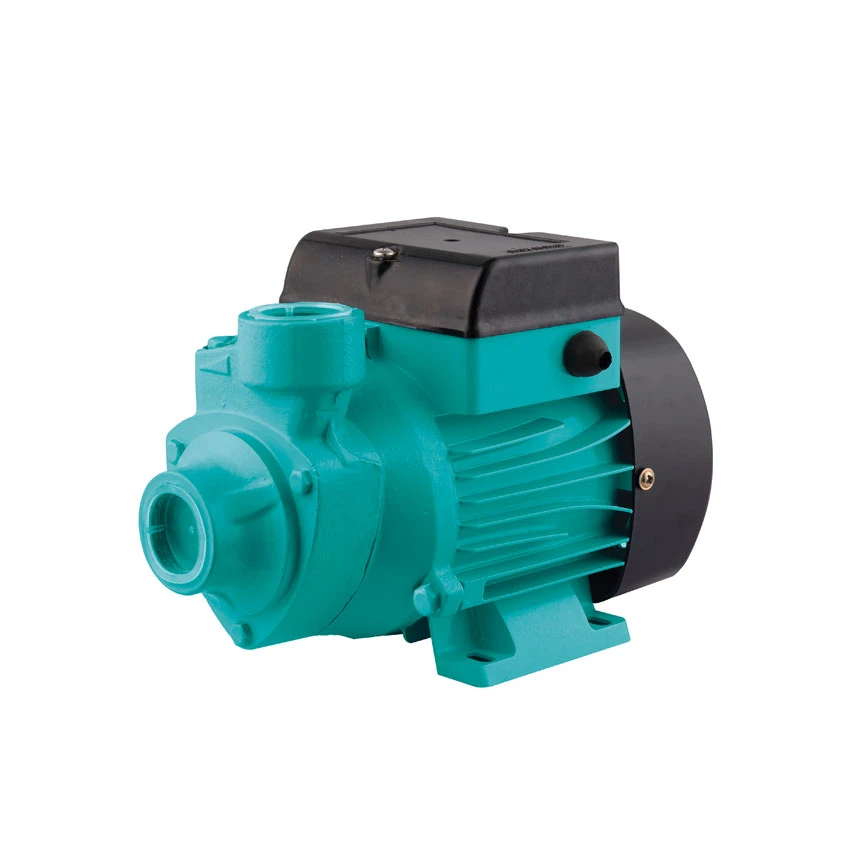

Si vous êtes sur le marché pour une pompe périphérique ou si vous avez besoin de plus d'informations sur la façon de répondre aux exigences du NPSH, nous sommes là pour vous aider. Nous offrons une large gamme de pompes périphériques de haute qualité, notammentPompes périphériques autonomes,Pompe à eau propre périphérique, etPompe électrique domestique. Contactez-nous dès aujourd'hui pour discuter de vos exigences spécifiques et laissez-nous vous aider à trouver la solution de pompe parfaite pour vos besoins.

Références

• Stepanoff, AJ (1957). Pompes à débit centrifuges et axiales: théorie, conception et application. John Wiley & Sons.
• Karassik, IJ, Messina, JP, Cooper, PT et Heald, CC (2008). Manuel de pompe. McGraw-Hill.
